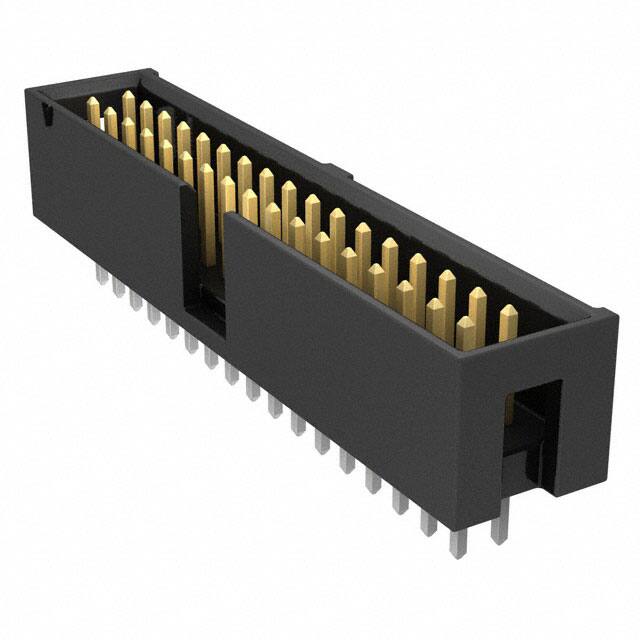

TST-117-01-L-D - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TST-117-01-L-D

Hersteller Teil #: TST-117-01-L-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TST-117-01-L-D Wire-To-Board Connector, Boxed, TST Series, 34 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TST-117-01-L-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Contact Finish Mating

Gold

Contact Length-Mating

0.250 6.35mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT), Glass Filled

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

Flex Stack, TST

Published

2000

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

HTS Code

8536.69.40.40

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

3.4A per Contact

Orientation

Straight

Depth

9.27mm

Insulation Height

0.350 8.89mm

Style

Board to Cable/Wire

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.115 2.92mm

Shrouding

Shrouded - 4 Wall

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.365 inch

UL Flammability Code

94V-0

Housing Color

Black

Overall Contact Length

0.480 12.19mm

Insulation Resistance

5000000000Ohm

Mating Contact Pitch

0.1 inch

Polarization Key

POLARIZED HOUSING

Features

Keying Slot

Length

50.8mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

10.0μin 0.25μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	TST-117-01-L-D		SAMTEC TST-117-01-L-D Wire-To-Board Connector, Boxed, TST Series, 34 Contacts, Header, 2.54 mm, Through Hole, 2 Rows
	TSW-117-07-L-D		CONN HEADER 34POS .100" DL GOLD
	TSW-117-07-G-D		SAMTEC - TSW-117-07-G-D - STIFTLEISTE, 2.54MM, THT VERT, 34POL
	TSW-117-14-G-D		Conn Unshrouded Header HDR 34 POS 2.54mm Solder ST Thru-Hole Automotive Bulk

TST-117-01-L-D Preis
TST-117-01-L-D Verteilers
TST-117-01-L-D Hersteller
TST-117-01-L-D Technische Daten
TST-117-01-L-D PDF
TST-117-01-L-D Datenblätter
TST-117-01-L-D Bild
TST-117-01-L-D Foto
TST-117-01-L-D Teil
TST-117-01-L-D Lagerbestand
TST-117-01-L-D Inventar
TST-117-01-L-D Angebotsanfrage
Kaufen TST-117-01-L-D
TST-117-01-L-D Anfrage
TST-117-01-L-D Onlinebestellung

Suchen Sie nach anderen Teilen wie TST11

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: SAMTEC TST-117-01-L-D Wire-To-Board Connector, Boxed, TST Series, 34 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 194 Kann sofort geliefert werden

Stückpreis: 2.68010

Menge.	Stückpreis
1+:	$2.68010
10+:	$2.52840
100+:	$2.38528
500+:	$2.25027
1000+:	$2.12289

Zwischensumme: $2.68010
